BW-DVR

        動態電壓恢復器

        DVR對電壓暫降、驟升、中斷、多電源切換免疫
        保障敏感負荷電壓質量
        柔性退出、隔離輸出

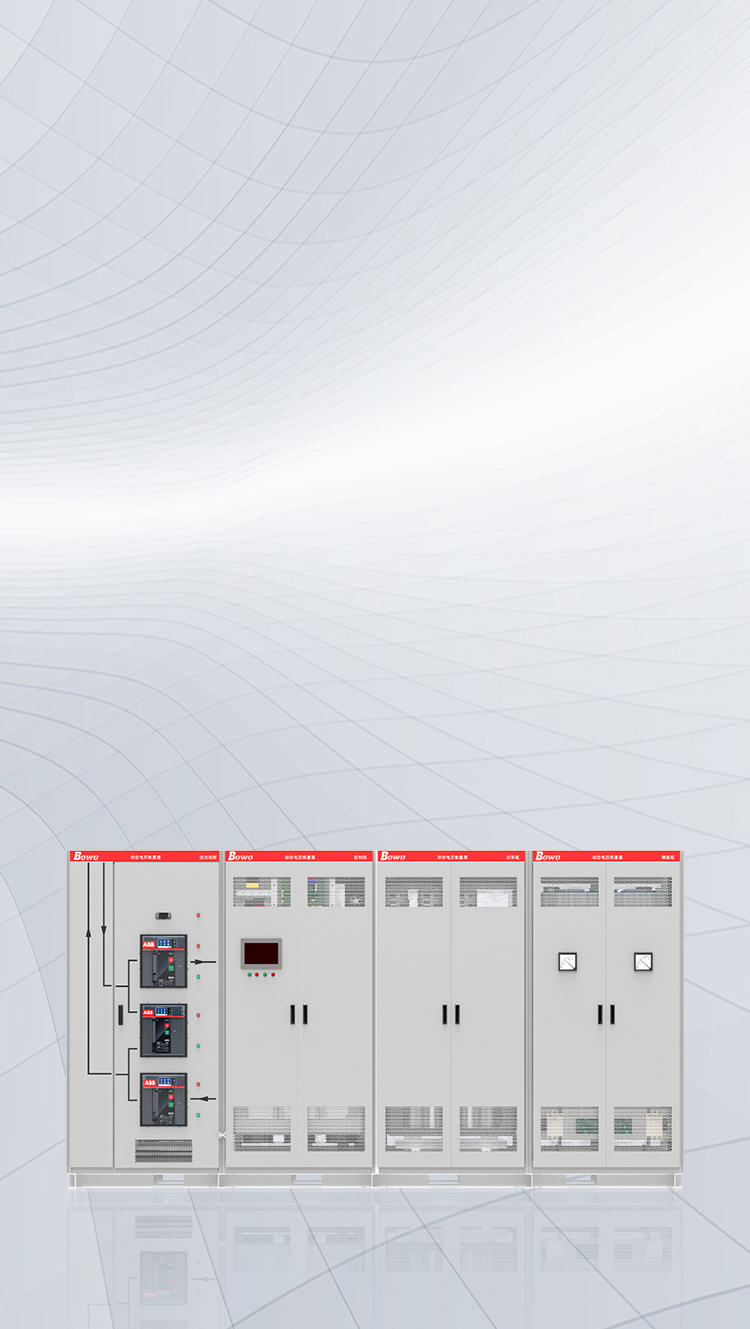

        動態電壓恢復器 BW-DVR圖片

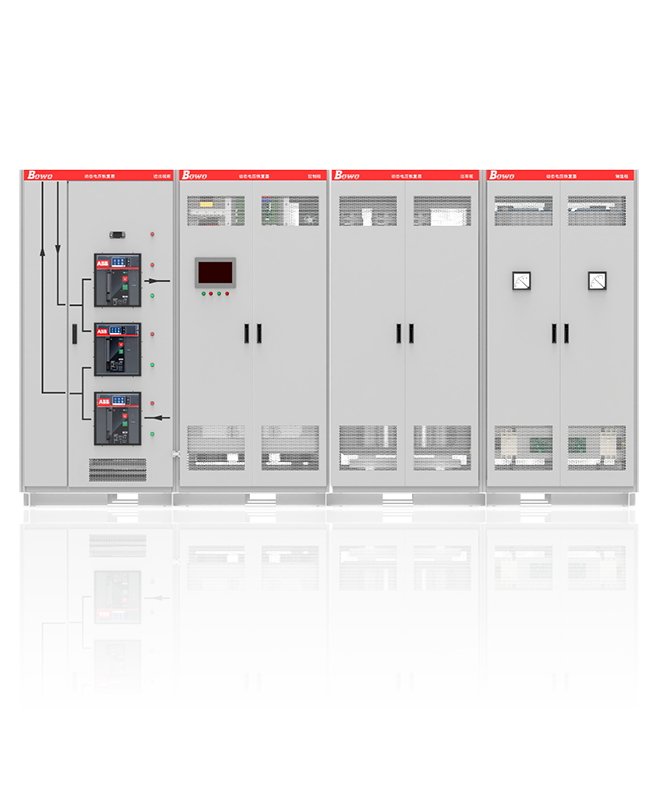

        動態電壓恢復器 BW-DVR圖片

        電壓暫降介紹

        電壓暫降定義

        根據國標GB/T 30137-2013:
        電壓暫降被定義為電壓RMS降低至額定值的90%~10%,且歷時10ms~1min又重新恢復的現象。

        電壓暫降三性

        暫降事件頻發——必然性
        暫降時間難測——偶然性
        暫降危害巨大——嚴峻性

        電壓暫降

        DVR產品介紹

        動態電壓恢復器DVR待機模式

        電網電壓正?!龣C模式

        動態電壓恢復器BW-DVR晶閘管電子開關導通,負載由電網直接供電。
        運行特點:高效運行,實時監測
        動態電壓恢復器DVR補償模式

        電網電壓異?!a償模式

        電壓暫降、驟升或短時中斷時,快速切斷晶閘管電子開關,同時啟動IGBT功率模塊,負載與電網隔離,動態電壓恢復器BW-DVR為負載供電。
        運行特點:快速響應,隔離輸出
        動態電壓恢復器DVR恢復模式

        電網電壓恢復穩定——恢復模式

        動態電壓恢復器BW-DVR輸出的電壓波形與電網波形進行同步后,接通晶閘管電子開關,重新由電網給負載直接供電。
        同時為儲能電容柜補充損耗的能量。
        運行特點:柔性退出,無縫切換
        動態電壓恢復器DVR故障檢修模式

        故障檢修模式

        當動態電壓恢復器BW-DVR設備出現故障或計劃檢修時,切換到旁路回路供電;維護完成后,設備自動恢復運行。
        運行特點:快速旁路,自動恢復

        為了滿足客戶最基本的電氣穩定性要求

        出色的補償效果

      1. 100%

        電壓100%全補償
      2. <2ms

        響應時間小于2ms
      3. 3 / 1

        三相/單相電壓補償
      4. 動態電壓恢復器DVR擁有出色的補償效果

        DVR產品特點

        高效運行、快速響應

        能耗低,運行效率達99.2%
        響應快,全響應時間低于2ms

        長壽命、免維護

        壽命長,設計壽命20年以上
        免維護,拓撲簡單

        高可靠性、多冗余設計

        可靠性強,控制電源交直流供電
        多冗余備份設計

        強大的過載能力

        過載能力強
        上百千安級抗沖擊能力

        綠色運行、不產生諧波污染

        綠色環保
        不會對電網造成諧波污染

        DVR技術參數

        系統額定電壓400V(208V-750V)
        補償工作電壓低電壓補償范圍 0-85% 額定電壓;高電壓補償范圍 115%~130% 額定電壓
        補償容量(kVA)≤100150200300400500600800
        補償時間3s3s2s3s2s4s3s2s
        外形尺寸1000*8001200*8001800*8002600*10004000*1000
        續-補償容量(kVA)10001250160020002500
        續-補償時間1s1s0.4s0.4s0.4s
        續-外形尺寸4400*10005000*10005000*10006400*10008000*1000
        工作頻率48.5Hz ~ 51.5Hz
        裝置響應時間<2ms
        補償電壓不平衡度<3%
        電壓補償精度<2%
        整機效率>99%(非補償狀態,P≥300kW 設備)
        電壓總諧波畸變率<4%
        工作環境溫度-25℃ ~ +45℃
        測試精度0.2μu ~ 1.5μu 內精度不低于2%
        保護具備必要保護,且保護動作時不影響負載正常供電
        工作濕度0 ~ 95% 無結露
        噪聲非補償、充電工況條件下≤60dB( 在距離設備1米處測量)
        壽命維護壽命20年
        注:上表中尺寸針對 400V 電壓等級設備,柜體高度標準尺寸均為2200mm,其他電壓等級設備尺寸與東方博沃溝通獲取。
